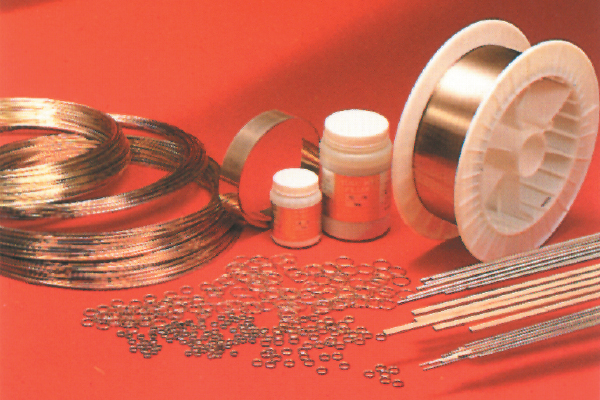

브레이징 합금
  • 인동땜납의 종류, 특성, 용도   Copper Brazing Alloys

    Silver
    Alloy
    Composition(wt%) Working Temp(℃) Tensil strength
    (kg/㎟)
    Density
    (kg/㎟)
    Ag Cu P Sn Other
    Bcup-1 - 95 5 - - 790~930 31.5 8.0
    Bcup-2 - 93 7 - - 735~845 29.5 8.0
    Bcup-3 5 88.8 6.2 - - 720~815 33.9 8.1
    Bcup-4 6 86.80 7.2 - - 690~790 32 8.1
    Bcup-5 15 80 5 - - 705~815 35.1 8.5
    Bcup-6 2 91.2 6.8 - - 730~815 29.8 8.1
    Bup-3S 3 90.7 6.3 - - 730~820 31.4 8.1
    Bcup-5S 6 83 7 4 - 660~710 32.2 8.1

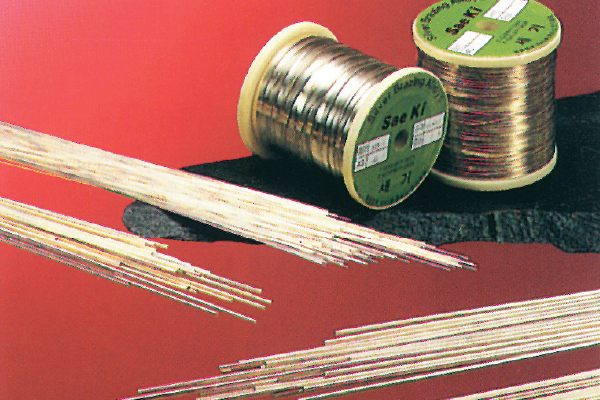

  • 일반적인 은납재료   Silver Brazing Alloy

    Silver
    Alloy
    Composition(wt%) Working Temp(℃) Tensil strength
    (kg/㎟)
    Density
    (kg/㎟)
    Ag Cu Zn Cd Other
    BAg-1 44~46 14~16 14~18 23~25 - 605~620 45~50 9.3
    BAg-1A 49~51 14.5~16.5 14.5~18.5 17~19 - 625~635 50~60 9.4
    BAg-2 34~36 25~27 19~23 17~19 - 605~700 35~40 9.1
    BAg-3 49~51 14.5~16.5 13.5~17.5 15~17 Ni2.5~3.5 630~690 45~55 9.5
    SBA40 39~41 15~18 15~19 25~27 - 595~630 45~50 8.8
    SBA30 29~31 27~29 19~23 20~23 - 600~690 38~47 9.2
    SBA25 24~26 34~36 20~24 17~19 - 605~710 36~38 8.9
    SBA20 19~21 38~42 23~27 14~16 - 605~760 35~43 8.8
    SBA15 14~16 44~46 32~34 45~65 - 660~800 35~42 8.6
    SBA13 12~14 46~48 33~35 45~75 - 675~815 35~70 8.5
    SBA10 9~11 48~51 34~36 4~7 - 720~780 34~40 8.1
    SBA-9 8~10 49~52 35~37 3~5 - 750~850 34~40 8.1
  • 동계열 브레이징 합금   Copper Based Brazing Alloys

    Alloy Composition(wt%) Working Temp(℃) Applications
    Cu Zn Sn Fe Ni Other
    BCuZn-3 (황동봉) 58~60 殘量 0.8 0.25 0.5~1 - 890~925 철, 동, 동합금
    C5212W (인청동) 殘量 - 7.0~9.0 - - P0.03~0.35 1,030 철, 동, 동합금, 로 브레이징용
  • 카드늄이 없는 은납재료   Cadmium Free Silver Brazing Alloy

    Silver
    Alloy
    Composition(wt%) Working Temp (℃) Tensil strength
    (kg/㎟)
    Density
    (kg/㎟)
    Ag Cu Zn Cd Other
    BAg-4 39~41 29~31 26~30 - - 670~780 45~50 8.8
    BAg-5 44~46 29~31 23~27 - - 675~745 45~50 9.2
    BAg-6 49~51 23~35 14~18 - - 690~775 45~50 9.4
    BAg-7 54~56 21~23 15~19 - Sn4.5~5.5 620~650 50~60 9.1
    BAg-8 71~73 27~29 - - - 780~851 55~65 10.1
    SBA12 11~13 50~52 35~39 - - 780~830 35~43 8.2
    SBA-6 5~7 54~56 37~41 - - 790~850 34~40 8.1
  • 알루미늄 브레이징 합금   Aluminum Brazing Alloys

    Alloy Composition(wt%) Applications
    Si Fe Cu Mn Mg Cr Zn Ti Other Ai
    4043 4.5~6.0 0.8 0.3 0.05 0.05 - 0.1 0.2 0.2 remainder 573~631
    4047 11.0~13 0.8 0.3 0.1 0.1 - 0.2 - 0.2 remainder 576~581
    5356 0.25 0.4 0.1 0.05~0.2 4.5~5.5 0.05~0.2 0.1 0.06~0.2 0.2 remainder 570~634
