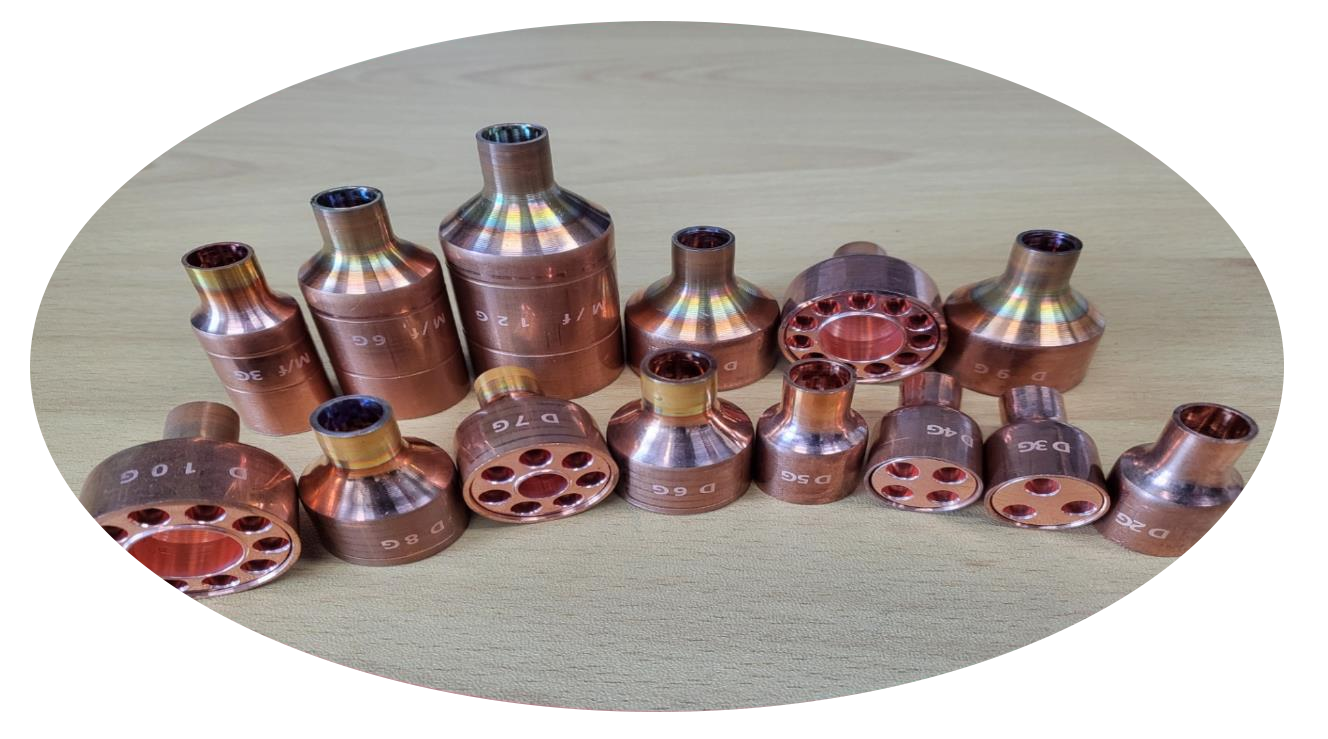

Distributor / Manifold

가정용 에어컨, 산업용 에어컨, 자동차, 보일러 등의 냉,난방 시스템에 장착되는 유체 분배기

1. 기존(현) 냉매분배기의 설명

냉매분배기의 역할
팽창밸브에서 분사된 냉매(액과 증기의 혼합상태)를 각 회로(Circuits)에 균등하게 분배 한다.

팽창밸브를 떠난 냉매는 액과 증기의 혼합 상태가 된다.

이런 냉매는 무게 측면에서는 액이라 할 수 있지만 증기가 더 많은 체적을 차지한다.

유체의 특성상 액과 증기는 각각 다른 유속으로 층을 이루어 흐르게 되고 중력의 영향으로 액은 관의 아래쪽으로 , 증기는 관의 위쪽으로 흐르기 때문에 분배가 잘못되면 일부 회로 (Circuits)는 순수 액만 분배 받아 증발기에서 많은 열을 흡수하는 반면에 다른 일부 회로 (Circuits)는 증기만을 분배 받아 증발기에서 열을 흡수 할 수 없게 된다.

그 결과 증발기 표면에는 온도 편차가 일어난다.

이런 문제점을 해결 할 수 있도록 노즐 오리피스(Nozzle Orifice)를 사용한 압력 강하형 (Pressure Drop Type)의 분배기를 제작하여 액과 증기가 완전히 혼합되는 즉시 분배 개선부분(원추)을 지나 각 회로(Circuits)로 균등하게 분배 되도록 설계 하였다.

2. 기존(현) 분배기의 종류

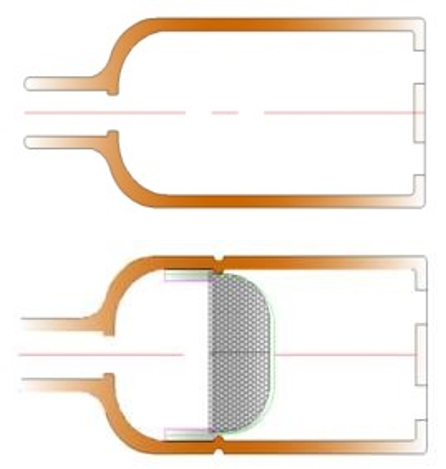

소재종류	각 종류 분배기 외부 형상 사진	내부 구조형상

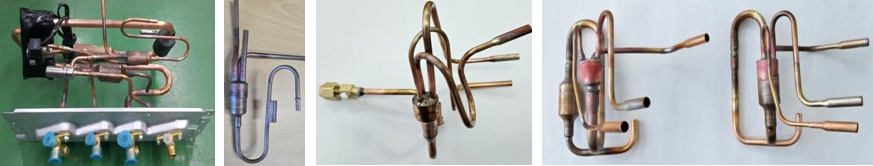

Copper tube Distributor/ Manifold

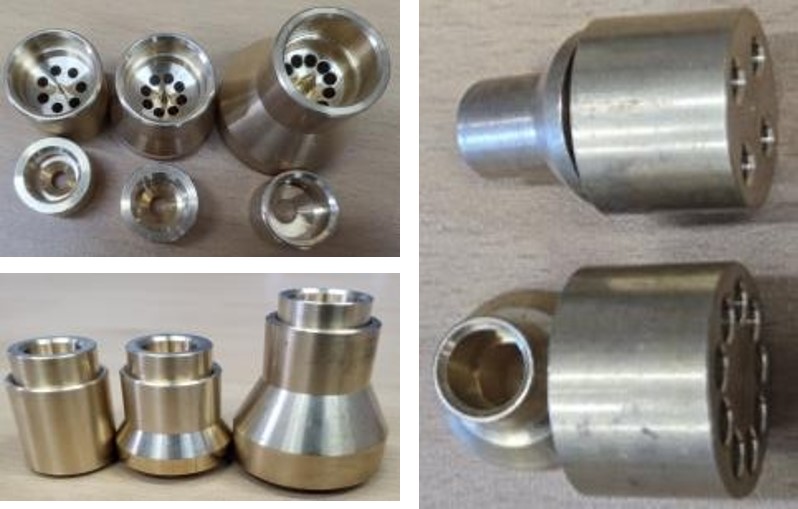

Brass Distributor
Brass Distributor/ Bush

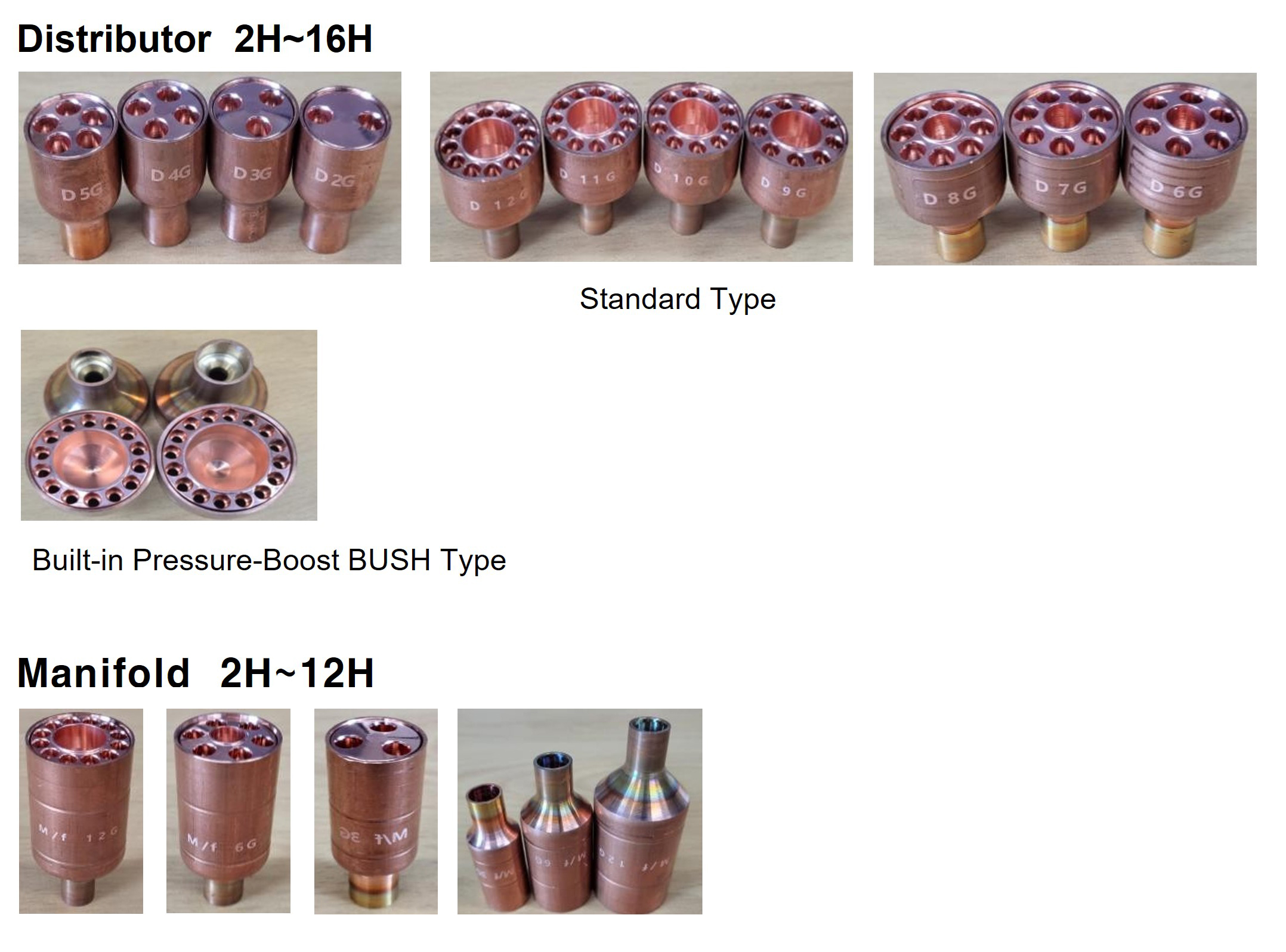

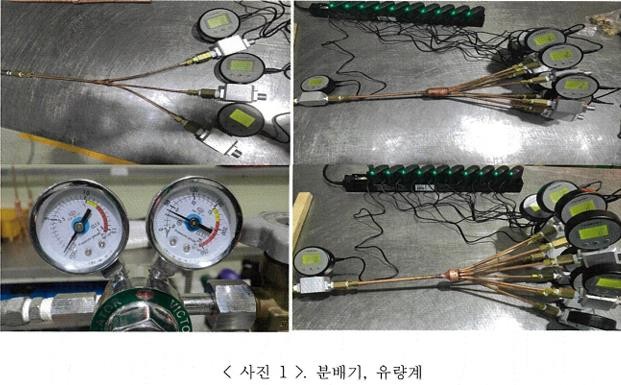

3. 신제품 냉매분배기의 설명

3-1. 구성

[장점]

제품 소재는 여러 종류 선택 사양으로 제작 가능함.
기존 제품보다 부피와 전장이 줄어 원가절감(30% 이상)향상됨.
부분 조립시 제조공정 묘듈화 작업 활용을 할 수 있음.
가정용, 대형, 산업용, 상용 자동차용, 보일러 모델에 쉽게 제품 적용 생산가능.
Pressure boosting 내장형 제품 또한 제조,개발 가능함.
본제품은 기존품 보다 경량화한 제품.
브레이징 용접작업시 자동화 용접이 용이 함.
용접 후 모세관 교정 작업이 용이 함 (용접 부위 직관 유지).

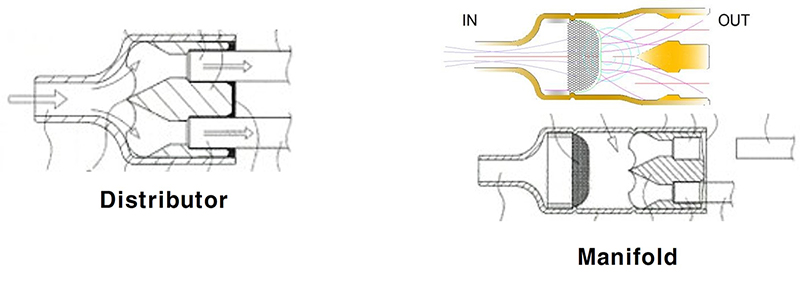

3-2. 신제품 분배기의 내부형상

Distributor

냉매가스 주입관/모세관 가이드 및 깊이 조절 기능.
냉매가스 분배 시작점(원추)이 되는 기능.
몸체와 분배가이드의 유선형 결합으로 냉매가스 흐름에 있어 단면적을 해소 하는 기능.
분배 중심인 원추와 산으로 형성 되어 각 모세관으로 같은 비율로 분배하는 기능.
모세관 용접 시 가이드 및 냉매 흐름을 원활하게 하는 기능.

냉매가스 흐름 공간을 넓게 확보하는 내부구조로 소음 저하 가능.

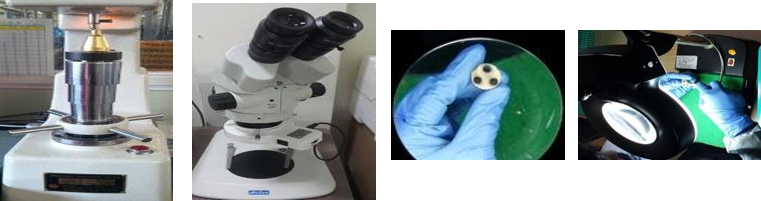

분배가이드를 몸체 안으로 삽입하여 원소재의 미세한 균열(CRACK)로 인한 가스 누설 및 불량률을 감소시킴.(분배기 외부 노출 줄임)

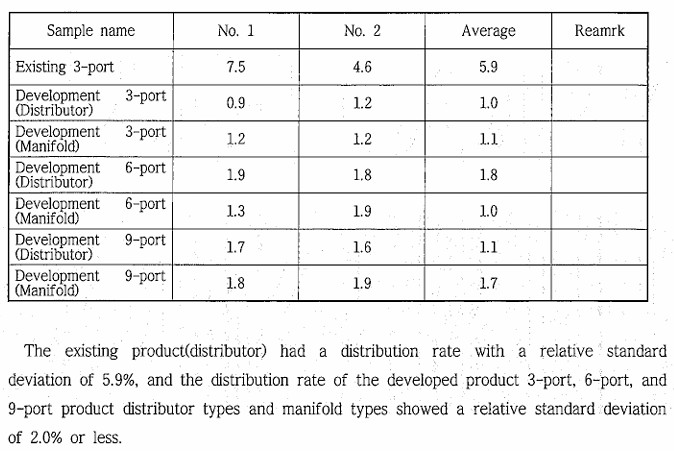

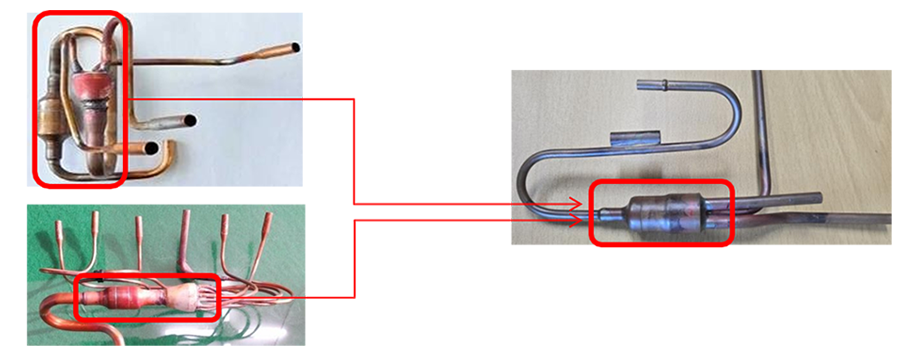

3-3. 신제품 분배기(Manifold) 특징과 기존제품 대비 원가 절감 요약 (3구 기준)

	품 명	단품규격	소재중량	용접공정	모세관 밴딩부	제품 총길이
기 존 제 품	Brass Distributor	Ø20.6 *L34.6	100g +30g = 130g	용접 포인트 4개소 수동용접	2 개소	190mm
기 존 제 품	Strainer / Brass Distributor	Ø21 *L52	—	용접 포인트 3개소 수동용접	2 개소	85mm
신제품	distributor / Manifold	Ø18.5 L34 / Ø18.5 L52	45g +30g = 75g	용접 포인트 2개소 자동용접	1 개소	52mm
